液體過濾器

人　氣：241

産品規格： 單芯/多芯多節
使用範圍： 不鏽鋼液體過濾器廣泛用于制藥、精細化工、釀造、飲用水、電子及其它工業領域,用來進行工業液體的預過濾及澄清過濾.可滿足大多數料液過濾及流量的要求。

過濾器殼體選用SUS304、316L不鏽鋼制造，參照同類濾器國際通用規格标準，根據客戶的具體過濾要求，應用流體力學理論參數設計，以滿足各類用戶的多樣性需求。
    産品特點：
    １．不鏽鋼制件，參照GB150-1998鋼制壓力容器設計，配置衛生級不鏽鋼管件和ISO2852标準快開卡箍或（GB/HG）标準法蘭接口，不鏽鋼内外表面機械抛光。
    ２．可以與各種型号的濾芯匹配使用，濾器與濾芯的安裝密封設計有高度保證。
    ３．濾器交付客戶前全部經過水壓或氣壓的耐壓、密封性試驗。
    ４．嚴格按照制藥行業GMP規範要求來設計和加工（可根據客戶要求配置Y－60型常規、不鏽鋼、隔膜壓力表。）
    不鏽鋼液體過濾器可根據過濾介質的性質，過濾精度要求和設計流量來配置不同種類、數量、長度的濾芯。
    單芯濾器濾芯接口一般爲226型多芯濾器濾芯接口一般爲222型
    筒體連接可以用法蘭或卡箍連接，大于5芯的濾器都采用法蘭連接。進出管道連接一般采用快開或法蘭聯接，也可根據客戶要求定制。
    每台濾器出廠前均經過嚴格的試壓試驗。
    試壓值：水壓0.9MPa   氣壓0.8MPa    保壓時間：15-20min
    規格選型：參照不鏽鋼過濾器外殼說明

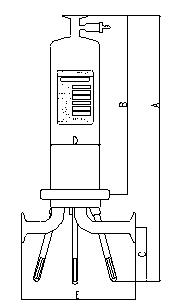

理論流量	配裝濾芯		進出口管	連接		外形尺寸（mm）
t/h	根數	長度 "	外徑 mm	方式	規格 mm	A	B	C	D	E
0.3~0.5	1	10	25	快裝	Φ50.5	600	400	80	100	220
0.5~1.0		20				800	650
1.0~1.5		30				1050	900
1.0~1.5	3	10	32	快裝	Φ50.5	650	450	120	200	320
1.5~3.0		20				900	700
2.5~4.5		30	34			1150	950
1.5~2.5	5	10	32	快裝	Φ50.5	650	450	120	220	350
3.0~5.0		20				900	700
4.5~7.5		30	38			1150	950
5.0~7.0	7	10	38	快裝螺紋法蘭	Φ50.5 G1" DN40	950	700	150	250	400
6.0~10		20	48			1200	950
8.0~14		30				1450	1200
6.0~8.0	9	20	48	快裝螺紋法蘭	Φ64 G1.5" DN50	1000	700	150	300	450
8.0~12		30				1250	950
12~15		40				1500	1200
6.0~12	12	20	48	快裝螺紋法蘭	Φ64 G1.5" DN50	1100	800	200	350	500
12~18		30	57			1350	1050
16~24		40				1600	1300
8.0~15	15	20	76	螺紋法蘭	G2.5" DN65	1100	800	200	400	550
18~25		30				1350	1050
20~30		40				1600	1300
12~21	21	20	89	螺紋法蘭	G3" DN80	1150	800	200	450	600
